# 说在前面

本文涉及 WebRTC 最基础的部分，最终实现直播的类似效果。预计后面会和 Electron 系列文章合并。

# 相关资源

  • MDN 上的 WebRTC
  • html5rocks 上的 WebRTC
  • 信令服务器
  • coturn 服务器
  • SocketIO

# 本篇内容

展示 WebRTC 的连接过程、搭建信令服务器、编译 coturn 服务器

# 关于 WebRTC

WebRTC 是谷歌推出的一项十分复杂的音视频项目，包含了网络通信、音视频处理、STUN/TURN 技术等。尽管内核技术很多，但是给出的 API 相当丰富且实用。
WebRTC 最大的特点在于只依靠浏览器就可实现通信，且由于基于 UDP 所以通信延时很短（0.5s-1s）并且抗弱网络性能很强，十分适合用在音视频连麦这种应用场景上。并且由于使用 STUN 技术，一旦连接成功，将不需要中间服务器，能有效降低媒体服务器的开销。
WebRTC 是个十分庞大的工程，本人能力不够无法从源码层面学习，只能通过简易的 JavaScript 接口来体验这一技术带来的体验。

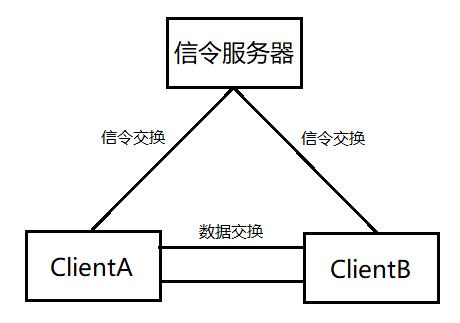

# 简易关系图

简易关系图

  • 图中省略了 NAT
  • 信令服务器作为两端没有建立连接前的交流媒介
  • 一旦通过交换令牌最终建立了连接，便不再需要信令服务器
  • 两端实际上是对等的，没有主次之分，A 可以给 B 传递音视频，B 也可以给 A 传递音视频。不过这个可以从编程方面人工规定

# 信令服务器

双方一般都在 NAT 后，无法直接通信，而是需要一个具有公网 IP 的服务器作为双方交流的中继，此时这个服务器被称为 信令服务器 。
信令服务器的责任就在于交换双方的 offer、answer 以及 candidate，只要能实现这一流程的都可以叫做信令服务器，所以实现的技术并没有限制。从需要主动推送消息这一要求来看，是 WebSocket 类技术比较适合，为降低实现难度，选择二级封装的 SocketIO 作为核心通信技术

# 信令服务器代码 (Node.js)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
const { createServer } = require("http");
const { Server } = require("socket.io");
const port = 62352 // SocketIO使用的端口号
const httpServer = createServer();
const io = new Server(httpServer, { cors: {
  origin: ["http://127.0.0.1:5500", "http://10.1.184.88:5500"],
  methods: ["GET", "POST"],
  allowedHeaders: ["Stream-Danmuku"],
  credentials: true
} });// 解决跨域问题
httpServer.listen(port);
let users = {} // 保存在线用户连接

console.log(`SocketIO is listening on Port: ${port}`);

io.engine.on("connection_error", (err) => {
  console.log(err.req);      // the request object
  console.log(err.code);     // the error code, for example 1
  console.log(err.message);  // the error message, for example "Session ID unknown"
  console.log(err.context);  // some additional error context
});
io.sockets.on('disconnect', (o) => {
  console.log(`Disconnected from Client, id=${o.id}`);
})
io.sockets.on('connection', (socket) => {
  console.log(`Connected to Client, id=${socket.id}`);
  function log(){
    const array = ['>>> Message from server: '];
    for (var i = 0; i < arguments.length; i++) {
      array.push(arguments[i]);
    }
    socket.emit('log', array);
    console.log(array)
  }

  socket.on('message', (message) => {
    log('Got message:', message);
    // for a real app, would be room only (not broadcast)
    socket.broadcast.emit('message', message);
  });

  socket.on('login', (data) => {
    // 记录下用户名对应的连接对象
    log(`User logged in as ${data.name}`)
    if(users[data.name]) {
      socket.emit('login', { success: false })
    } else {
      users[data.name] = socket;
      socket.name = data.name;
      socket.emit('login', { success: true })
    }
  });
  socket.on('offer', data => {
    log('Sending offer to', data.name);
    let conn = users[data.name];
    if(conn){
      socket.otherName = data.name;
      conn.emit("offer", {
        offer: data.offer,
        name: socket.name
      });
    }
  });
  socket.on('answer', data => {
    log('Sending answer to', data.name);
    let conn = users[data.name];
    if(conn){
      socket.otherName = data.name;
      conn.emit("answer", {
        answer: data.answer
      });
    }
  });
  socket.on('candidate', data => {
    log('Sending candidate to', data.name);
    let conn = users[data.name];
    if(conn){
      socket.otherName = data.name;
      conn.emit("candidate", {
        candidate: data.candidate
      });
    }
  });
  socket.on('requestOffer', data => {
    log('Sending requestOffer to', data.name);
    let conn = users[data.name];
    if(conn){
      socket.otherName = data.name;
      conn.emit("requestOffer", { from: socket.name });
    }
  });
  socket.on('leave', data => {
    log('Disconnecting user from', data.name);
    let conn = users[data.name];
    if(conn != null){
      socket.otherName = data.name;
      conn.emit("leave");
    }
  });
  socket.on('clear', data => {
    log('Get Clear Order');
    users = []
  });
  socket.on('close', () => {
    if(socket.name){
		delete users[socket.name];
		if(socket.otherName){
			log('Disconnecting user from', socket.otherName);
			var conn = users[socket.otherName];
			conn.otherName = null;
			if(conn){
				conn.emit('leave');
			}
		}
	}
  })
});

# 说明

  1. 不可避免的会发生跨域问题，代码中也解决了这个问题，有关更详细的回答请见 SocketIO 官方文档
  2. 代码中实现了一对一的 Offer、Answer 以及令牌的交换

运行起来之后就实现了信令服务器的搭建

# STUN/TURN 服务器

STUN 以及 TURN 都是穿越 NAT 的技术（协议），STUN 一旦连接成功将不需要中转服务器但会受到 NAT 类型的限制（大部分时候是可以的）而 TURN 技术则是依赖中转服务器进行数据交换，几乎没有失败的可能但是受限于中转服务器的带宽。二者各有利弊，WebRTC 提供了两种服务器的配置，当 STUN 无法打洞成功时，将会启用 TURN 连接以保证能够正常连接。

  • 协议本身过于复杂，不建议手动构建。
  • WebRTC 使用的 STUN 协议：RFC 8489 TURN 协议：RFC 8656
  • 详细聊请见第三篇文章

# coturn 穿透服务器

  • coturn 是一款开源服务器，实现了 STUN 以及 TURN 服务器以及 ICE 信令交换系统，并提供了 WebUI。
  • 安装配置参考其他大佬文章 https://www.jianshu.com/p/59ba50b5f71d
  • Windows 用户可以下载这份我编译好的

# 验证穿透服务器是否搭建成功

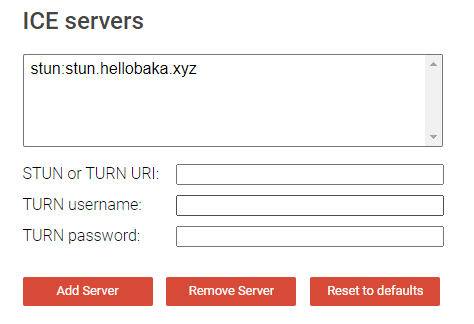

验证网址
file

  • 验证 STUN 服务器时，只需要填写第一栏： stun:域名
  • 验证 TURN 服务器时，需要三栏都填： turn:域名 coturn 配置中的用户名与密码
  • 点击下方的 Add Server
  • 之后点击下方的 Gather candidates 即可

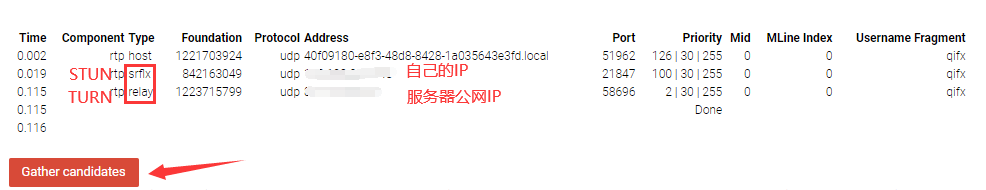

    file
    只要图中出现了 srflx 与 relay 即可视为搭建成功

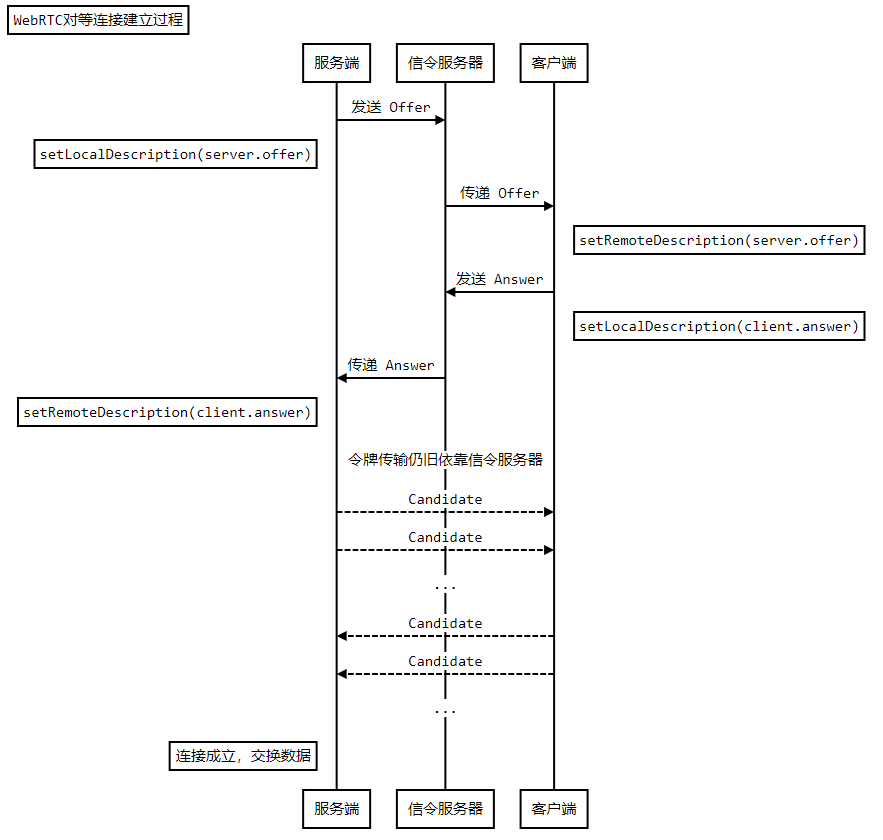

# 对等连接建立过程

为什么不支持时序图

# JS

# 通用 SocketIO 初始化、事件分发

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
import io from "../node_modules/socket.io-client/dist/socket.io.esm.min.js";

const connection = new io('http://***.***.***.198:62352', {
	withCredentials: true,
	extraHeaders: {
		"Stream-Danmuku": "abcd"
	}
});
const configuration =
{
	iceServers:
		[
			{
				urls: "stun:stun.hellobaka.xyz",
			},
			{
				urls: "turn:turn.hellobaka.xyz",
				username: "a***",
				credential: "b**"
			},
		]
};

const yourConnection = new RTCPeerConnection(configuration);
const loginPage = document.querySelector('#login-page'),
	usernameInput = document.querySelector('#username'),
	loginButton = document.querySelector('#login'),
	callPage = document.querySelector('#call-page'),
	callButton = document.querySelector('#call'),
	hangUpButton = document.querySelector('#hang-up'),
	Video = document.querySelector('#streamVideo'),
	theirUsernameInput = document.querySelector('#their-username');
callPage.style.display = 'none';

let stream,
	canPlay = false,
	name = '';

let connectedUser = ''

loginButton.addEventListener('click', function () {
	name = usernameInput.value;
	if (name.length > 0) {
		send("login", { name });
	}
});

hangUpButton.addEventListener('click', function () {
	send("leave");
	onLeave();
});
// var connection = new io('http://127.0.0.1:6235');
connection.on("connect", () => {
	console.log(`Connected to Server, id=${connection.id}`);
});

connection.on("disconnect", () => {
	console.log(`Disconnect from Server`);
});
connection.on('candidate', data => {
	onCandidate(data.candidate);
})
connection.on('leave', data => {
	onLeave();
})

connection.on('connect_error', (e) => {
	console.log(e);
});
connection.on('login', data => {
    onLogin(data.success);
})
async function onCandidate(candidate) {
	await yourConnection.addIceCandidate(new RTCIceCandidate(candidate));
	console.log(candidate);
};

function onLogin(success) {
	if (success = false) {
		alert('Login failed, Please try a different name,');
	} else {
		loginPage.style.display = 'none';
		callPage.style.display = 'block';
	}
};

function send(type, message) {
	if (connectedUser) {
		message.name = connectedUser;
	}
	console.log(`type: ${type}, msg: ${JSON.stringify(message)}`);
	connection.emit(type, message);
}
document.querySelector('#clear').onclick = function (e) {
	connection.emit('clear')
}

# 服务端

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
const streamButton = document.querySelector('#stream')
connection.on('answer', data => {
	onAnswer(data.answer);
})
connection.on('requestOffer', async data => {
    connectedUser = data.from;
    var offer = await yourConnection.createOffer();
    send("offer", { offer });
    await yourConnection.setLocalDescription(offer);
    console.log('setLocalDescription ', offer);
})

function onAnswer(answer) {
	yourConnection.setRemoteDescription(new RTCSessionDescription(answer)).then(()=>console.log('setRemoteDescription ', answer))
	.catch((err) => console.log(err));
};

function onLeave() {
	connectedUser = null;
	yourConnection.close();
};

# 客户端

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
connection.on('offer', data => {
	onOffer(data.offer, data.name);
})

async function onOffer(offer, name) {
	connectedUser = name;
	console.log('onOffer', offer);
	await yourConnection.setRemoteDescription(new RTCSessionDescription(offer));
	console.log(yourConnection.remoteDescription.sdp);
	var answer = await yourConnection.createAnswer();
	await yourConnection.setLocalDescription(answer);
	console.log(yourConnection.localDescription.sdp);
	send('answer', { answer: answer });
	console.log('fin Offer');
};
callButton.addEventListener('click', function () {
	var theirUsername = theirUsernameInput.value;
	if (theirUsername.length > 0) {
		yourConnection.onaddstream = function (e) {
			Video.srcObject = e.stream;
		};
		RequestOffer(theirUsername);
    }
});
async function RequestOffer(theirUsername){
	send('requestOffer', { name })
}

# html

# 服务端

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
<!DOCTYPE html>
<html>
  <head>
    <title>WebRTC client</title>
  </head>
  <body>
		<div id="login-page" class="page">
			<h2>Login As</h2>
			<button onclick="window.location.href='index-Receiver.html'">Receiver</button>
			<input type="text" id="username" />
			<button id="login">Login</button>
			<button id="clear">Clear</button>
			<button id="stream">Stream</button>
		</div>
		<video id="streamVideo" autoplay="autoplay" muted></video>
		<div id="call-page" class="page container">
			<input type="text" id="their-username" />
			<button id="hang-up">Hang Up</button>
		</div>
		<script src="js/adapter-latest.js"></script>
		<!-- <script type="module" src="js/srs.sdk.js"></script> -->
		<script type="module" src="js/RTCPeer.js"></script>
	</body>
</html>

# 客户端

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
<!DOCTYPE html>
<html>
  <head>
    <title>WebRTC client</title>
  </head>
  <body>
		<div id="login-page" class="page">
			<h2>Login As</h2>
			<button onclick="window.location.href='index.html'">Streamer</button>
			<input type="text" id="username" />
			<button id="login">Login</button>
			<button id="clear">Clear</button>
		</div>
		<video id="streamVideo" autoplay="autoplay" muted></video>
		<div id="call-page" class="page container">
			<input type="text" id="their-username" />
			<button id="call">Call</button>
			<button id="hang-up">Hang Up</button>
		</div>
		<script src="js/adapter-latest.js"></script>
		<!-- <script type="module" src="js/srs.sdk.js"></script> -->
		<script type="module" src="js/RTCPeer-Receiver.js"></script>
	</body>
</html>

# 执行步骤

  1. 使用服务器之类的运行起网页，比如 VScode 的 Live Server 等
  2. 客户端与服务端使用不同的用户名登录
  3. 客户端填入服务端的用户名，点击 Call 发起通信
  4. 按 F12 打开两者控制台，查看终端输出

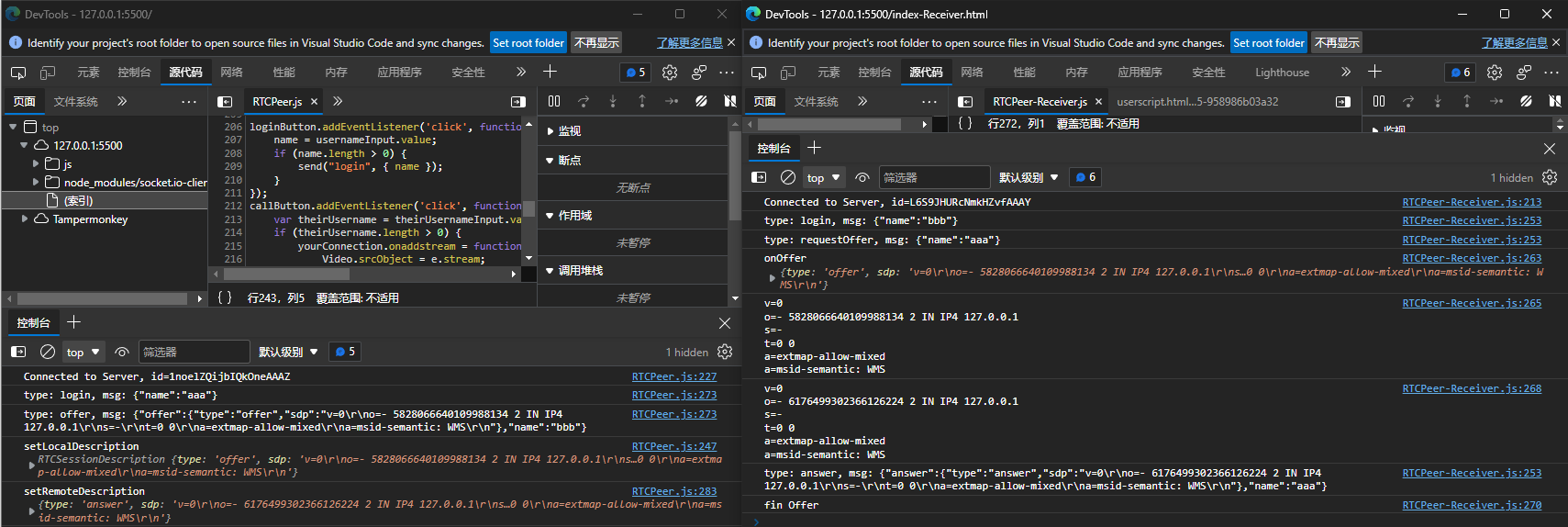

# 效果

file

  • 可以看到两端互相传递了信息，当视频信息传输时会产生令牌
